Automatización de zapatilla

por | 04/29/2016

Es una continuación al post de Shield para Raspberry Pi

Como primer paso, comprar una zapatilla de 4 conexiones que no este sellada ( digamos, que este cerrada con tornillos ).

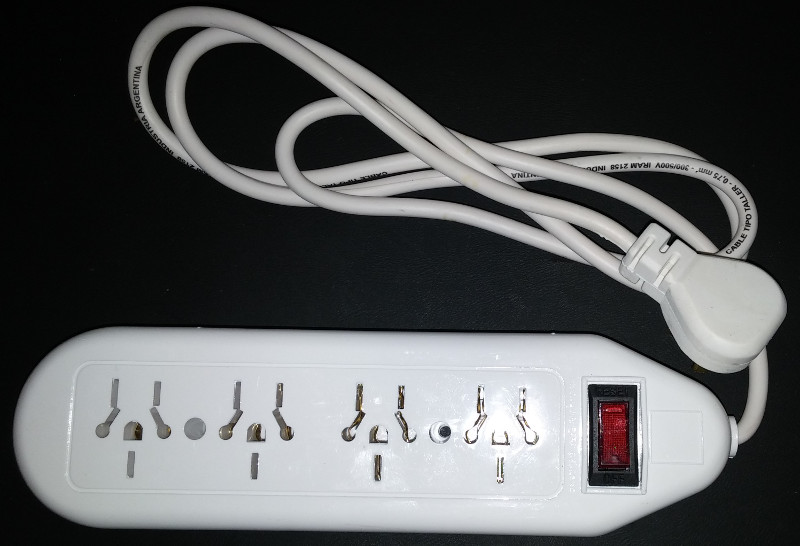

zapa6

Preparar 4 cables bipolo de por lo menos 1mts.

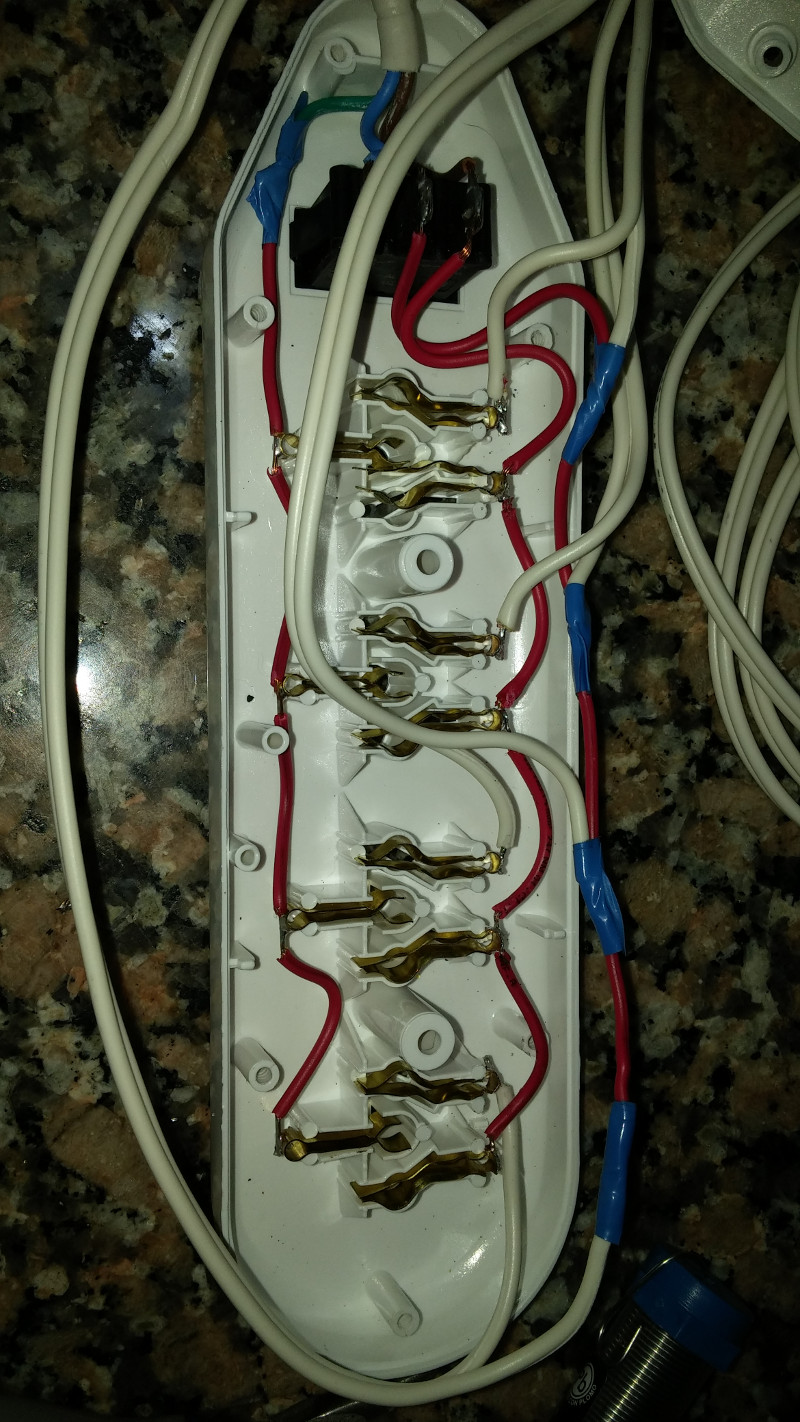

Desarmar la zapatilla, empezar a soldar y aislar de la siguiente manera ( todo sobre el vivo, casi siempre es el que esta conectado al interruptor o cable celeste ):zapa2

Quedando de la siguiente manera ( en mi caso la zapatilla venia con una parte desmontable donde le hice 4 agujeros con el soldador para sacar los cables )

zapa1

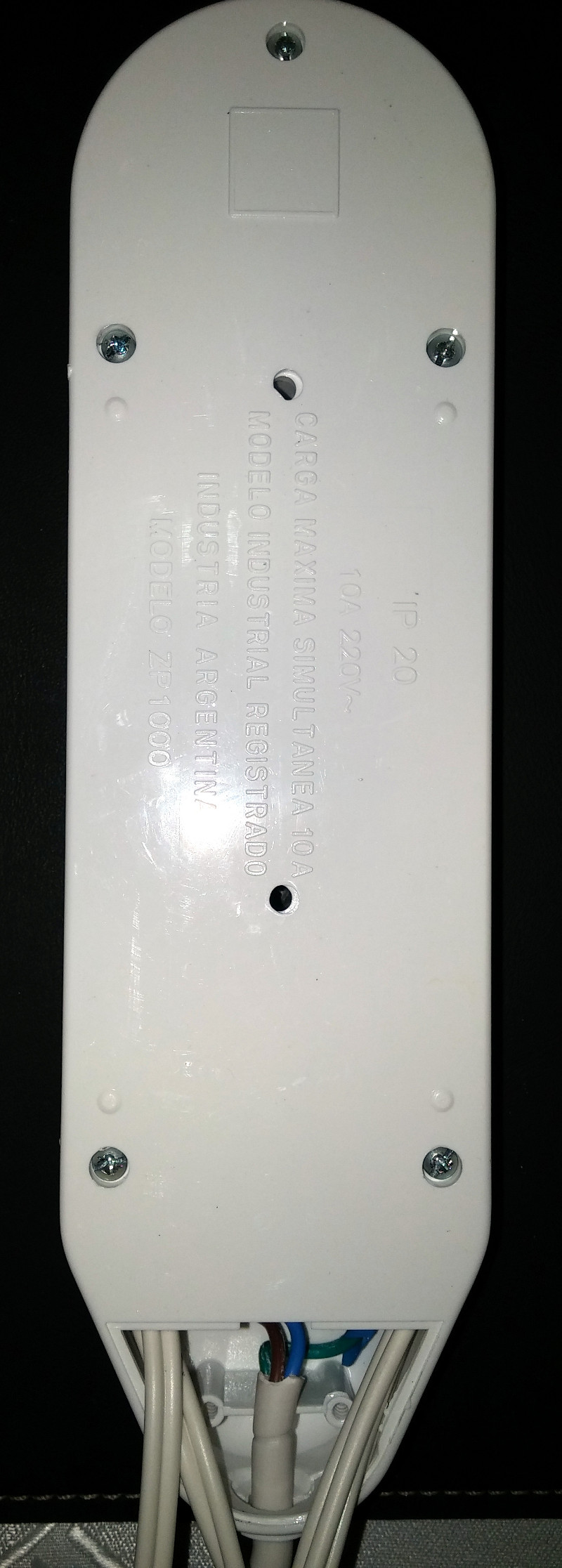

zapa5

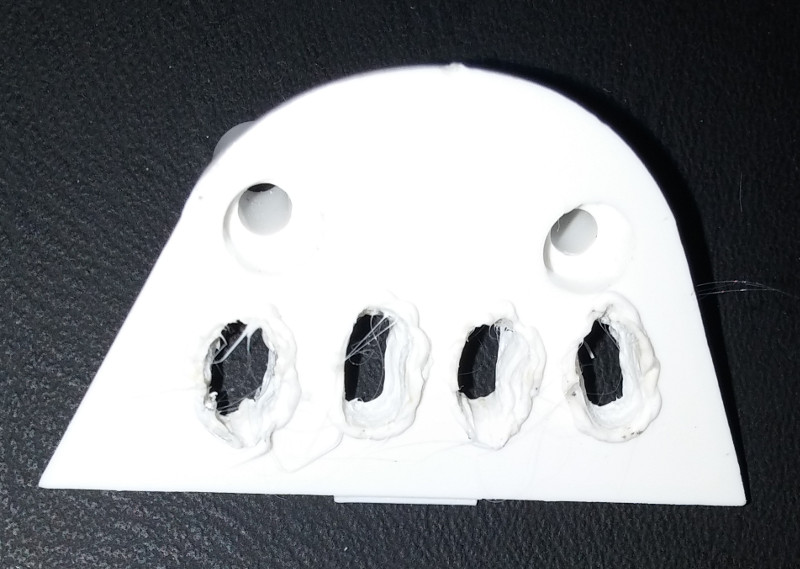

Modificación de la tapa por donde van a salir los cables:zapa4

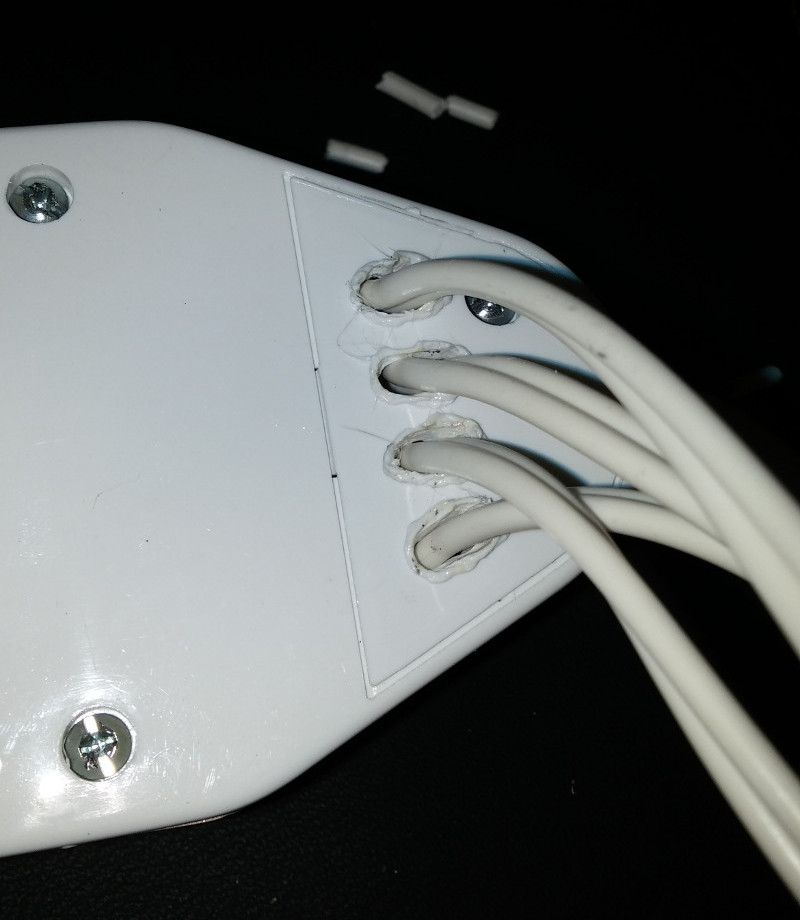

Cerrara todo:zapa3

Conectar a la shield de la Raspberry Pi ( o arduino ), el vivo en el puerto COM y el otro en NC o NO, y probar:



Cualquier duda, como siempre, me escriben !

Gracias por compartir :)
