ADS-B para capturar transponders de aviones

por | 02/11/2016

La idea de este proyecto empezó por lo menos hace 3 años, cuando leyendo por Internet me entere que ciertos dongles de televisión digital podían fijarse la frecuencia de recepción en 1090mhz la cual es una frecuencia utilizada por los aviones comerciales, en su mayoría, para publicar información de vuelo la cual es primordial hoy en día para el trafico aéreo.

Mi primera compra fue el receptor, uno 24u$d en China y estuve más de 2 años sin nada más que dicho receptor, la antena original y el DUMP 1090, pero así termino el proyecto:

Antes de empezar con lo netamente técnico vamos por un poco de documentación:

Y ahora vamos con lo “jugoso”, que vamos a obtener:

  • Posición GPS del avión.
  • Velocidad ( IAS y GS ).
  • Velocidad de ascenso.
  • Altitud.
  • Identificador del vuelo.
  • Tipo de aeronave.
  • y algunos datos de la FMS.

A ponernos a trabajar, que necesitamos:

  • Receptor de televisión DVB-T + DAB + FM + SDR. ( chip RTL2838, precisamente: RTL2838UHIDIR )
  • Amplificador de señal satelital ( que cubra los 1090mhz ) SA-2050+ .
  • Splitter satelital ( que cubra los 1090mhz ) .
  • Inyector de tensión ( esto es para el amplificador ) DCFR0-18 de DirecTV y transformador de 12v.
  • Cable coaxil ( de 75 omh ) por lo menos 5mts.
  • Una computadora que actuara como servidor, en mi caso utilice un Raspberry Pi modelo B.
  • Fichas, que vamos a usar para armar los cables coaxil.
  • Cinta aisladora.
  • Borneras de conexión ( la utilice para conectar la antena al coaxil que se conecta con el Splitter ).
  • Herramientas varias ( cuter, tijera, pinzas, alicate, destornillador, cinta métrica, marcador indeleble, etc. ).

El receptor

Raspberry Pi model B + RTL2838UHIDIR

-15

La antena

Como ya comente, en un principio estuve utilizando la antena original del receptor, pero la realidad es que la cobertura era bastanta deficiente ( unos 5km ), así que 2 años después me decidí a armar mi propia antena y comprar los materiales que me faltaban.

Acá les dejo un link de un foro en el cual hay un excelente análisis de diferentes antenas ( amplificadas y no ), el cual use para armar la que actualmente tengo: http://forum.planefinder.net/threads/ads-b-diy-antenna.23/

Yo la que arme es una dipolo:

-3

-21

El inyector de corriente

Inyector: DCFR0-18

Transformador: EPS11W0-14

-19  inyector

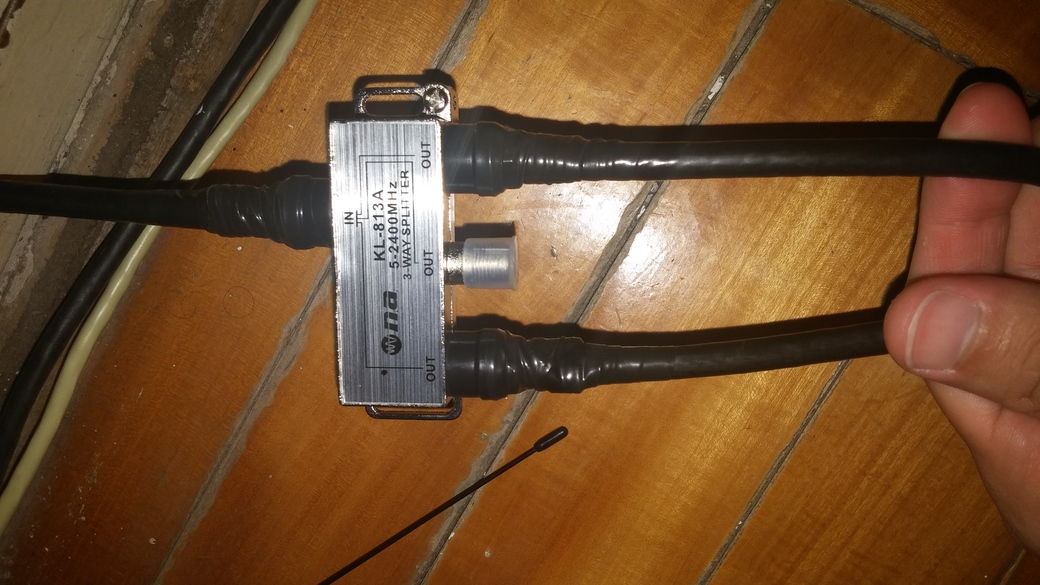

El splitter

5-2400mhz 3 way
-17

El amplificador

Amplificador Eagle Aspen SA-2050+ 980-2200mhz

amplificador

El resultado

-2

Después del amplificador se conecta la antena, al inyector se le conecta el transformador y el otro cable va conectado al receptor.

Extra

GPS Neo-6M

-16

Este modulo se conecta directamente a las RPI por medio de los conectores disponibles en el GPIO ( 5v, GND, Rx y Tx ).

Conclusión

Hoy en día desde un 3er piso de un edificio en CABA estoy llegando a distancias de hasta 340km, claramente la diferencia es sustancial y más podría ser si se instalara correctamente en una terraza bien alta.

Experiencia

Procuren aislar bien todo, hasta la antena, porque después de una lluvia empece a tener problemas de recepción y seguramente se deba a que se oxido el cobre de la antena y el conector de la misma con el cable coaxil. El paso siguiente es volver a hacer la antena, aislarla con tubos de PVC y realizar una conexión de buena calidad para la misma.

Software

  • OS: MacOS y Gnu/Linux ( Raspian y Debian )
  • App: Dump 1090 ( osx ) – ModeSdeco2 ( Gnu/Linux )

Análisis de antenas:

  1. Dipolo
  2. Con lata de gaseosa
